Fertigung einer Zwischenplatte aus Titan für eine H&K SFP9 Optik Ready mit SD.
|
|
|
|

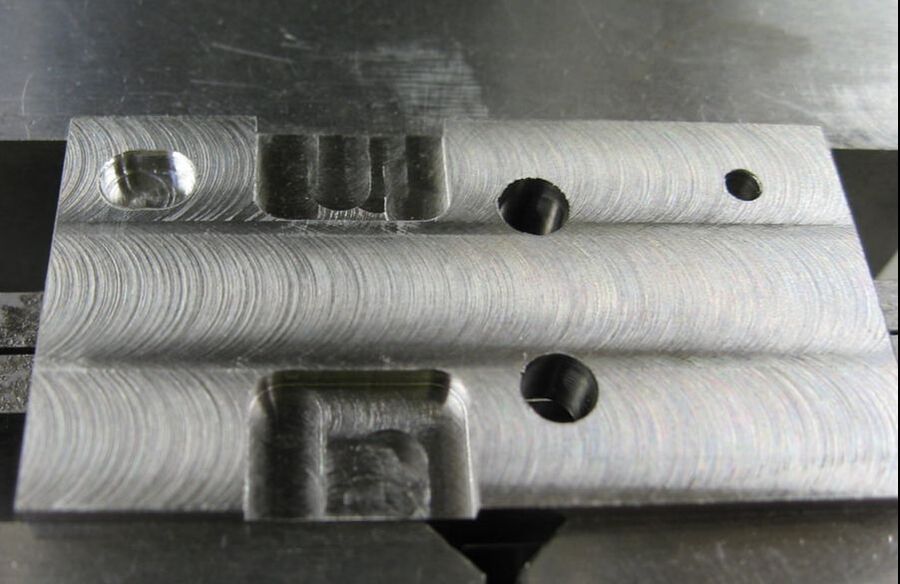

In den oberen 3 Bilder ist das Rohmaterial ersichtlich.
|
|
|
|

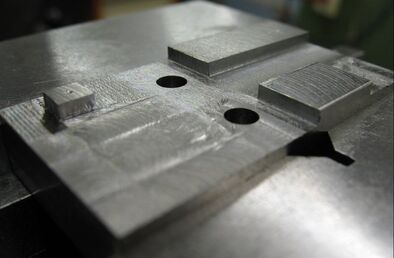

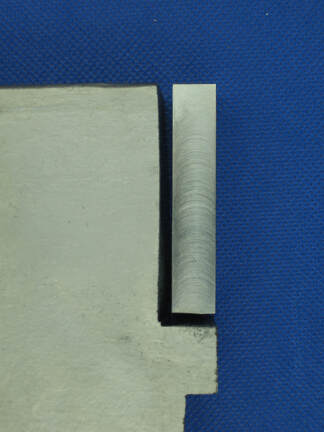

Die 2 oberen Bilder zeigen die ersten Anpassung zur Schlittenseite.
|

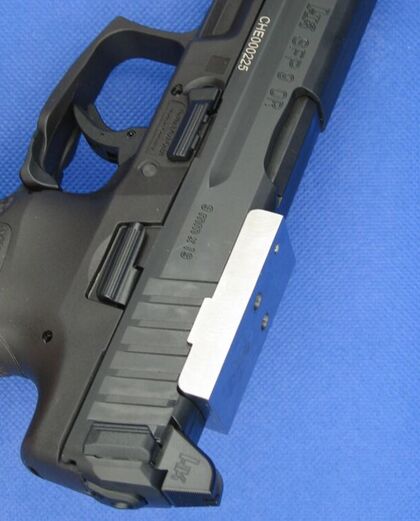

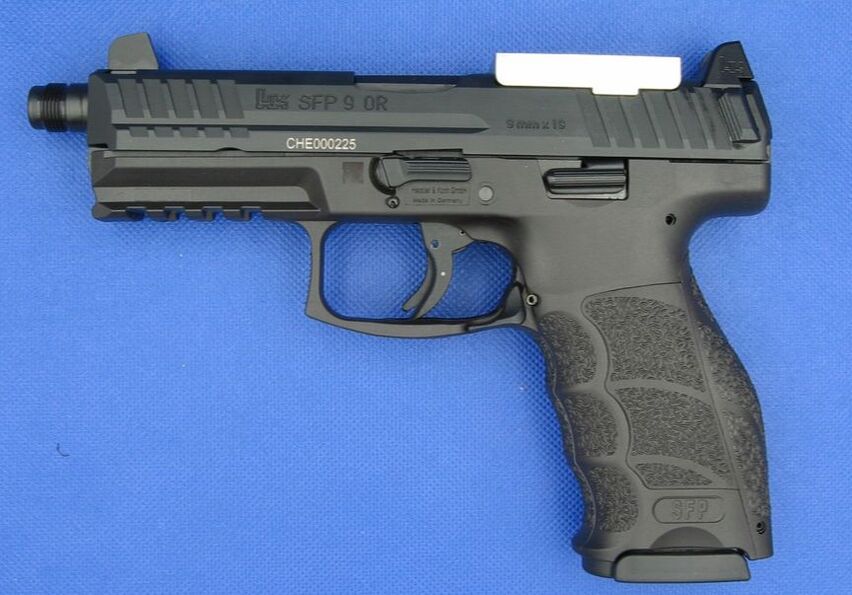

Die Platte passt auf den Schlitten.
|

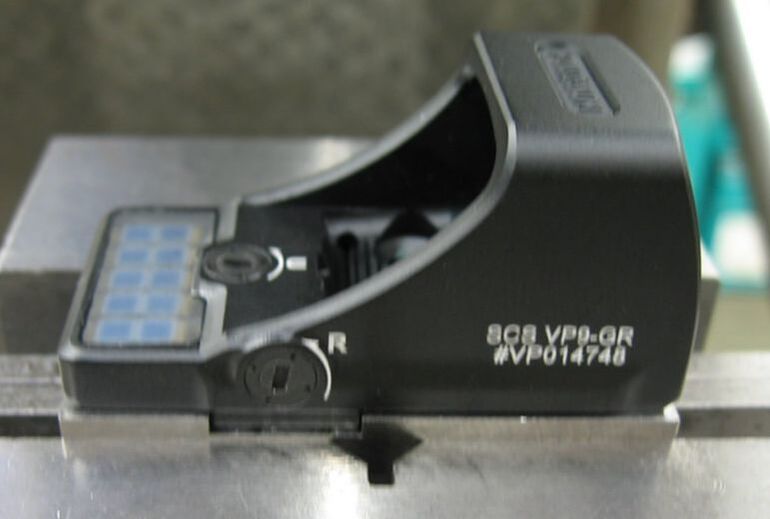

Das Holosun SCS nimmt erstmals Platz auf der Platte.
Sie hat aber noch 31,2g Masse.
Sie hat aber noch 31,2g Masse.
|
|

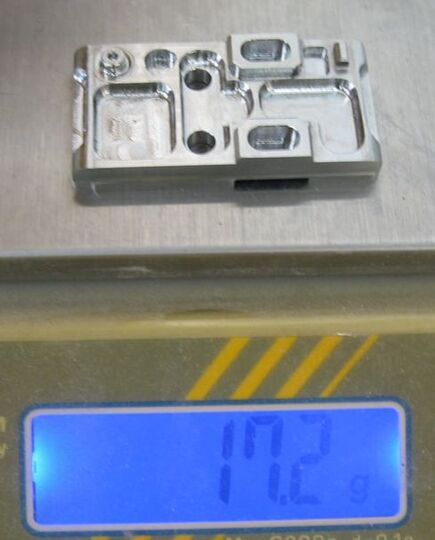

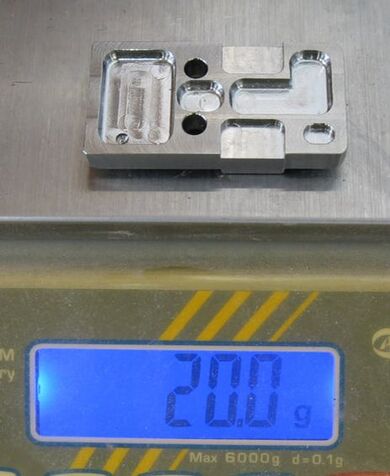

Durch ausfräsen geht das Gewicht bis auf 17,2g runter.

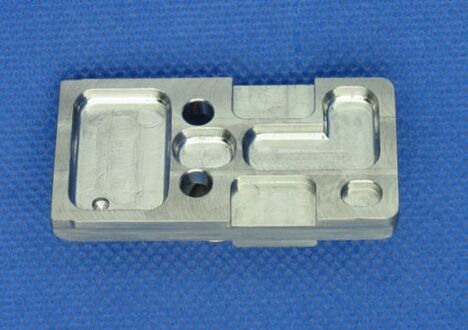

Auf dem Bild links oben ist die Unterseite in der ersten Version.
Auf dem Bild rechst oben ist die Oberseite.
Auf dem Bild links die Finale Version mit noch mehr Ausfräsungen auf der Unterseite und kleine seitlichen Anpassung.
Auf dem Bild links oben ist die Unterseite in der ersten Version.
Auf dem Bild rechst oben ist die Oberseite.
Auf dem Bild links die Finale Version mit noch mehr Ausfräsungen auf der Unterseite und kleine seitlichen Anpassung.
|
|
Das Endresultat bezüglich Gewicht.
Trotz Titan (ca. 40% leichter als Stahl) ist das Holosun SCS mit Platte 44% oder 14.8g schwerer als die Abdeckung aus Stahl für die Opitk Ready Ausfräsung.
Da die Gleichung für die Verschlussgeschwindigkeit wie folgt ist:
Masse Geschoss x Geschwindigkeit Geschoss = Masse Verschluss x Geschwindigkeit Verschluss
führt eine Erhöhung der Verschlussmasse zur Reduktion der Verschlussgeschwindkeit.
Das heisst zuviel Masse und die Waffe hat Auswurfstörungen.
Deshalb der enorme Aufwand um das letzte Gramm.
Die Platte musste auch höher sein als die üblichen Platten, da die Visierung extra hoch ist, damit über den Schalldämpfer visiert werden kann.
Der Schlitten mit Lauf (verriegelter Verschluss) wiegt 442.7g ohne und 457,5g mit Holosun SCS und Titanplatte.
3,3% mehr Masse = 3,3% weniger Geschwindigkeit.
Das müsste in der Toleranz sein.
Trotz Titan (ca. 40% leichter als Stahl) ist das Holosun SCS mit Platte 44% oder 14.8g schwerer als die Abdeckung aus Stahl für die Opitk Ready Ausfräsung.
Da die Gleichung für die Verschlussgeschwindigkeit wie folgt ist:
Masse Geschoss x Geschwindigkeit Geschoss = Masse Verschluss x Geschwindigkeit Verschluss
führt eine Erhöhung der Verschlussmasse zur Reduktion der Verschlussgeschwindkeit.
Das heisst zuviel Masse und die Waffe hat Auswurfstörungen.
Deshalb der enorme Aufwand um das letzte Gramm.
Die Platte musste auch höher sein als die üblichen Platten, da die Visierung extra hoch ist, damit über den Schalldämpfer visiert werden kann.
Der Schlitten mit Lauf (verriegelter Verschluss) wiegt 442.7g ohne und 457,5g mit Holosun SCS und Titanplatte.
3,3% mehr Masse = 3,3% weniger Geschwindigkeit.
Das müsste in der Toleranz sein.
|

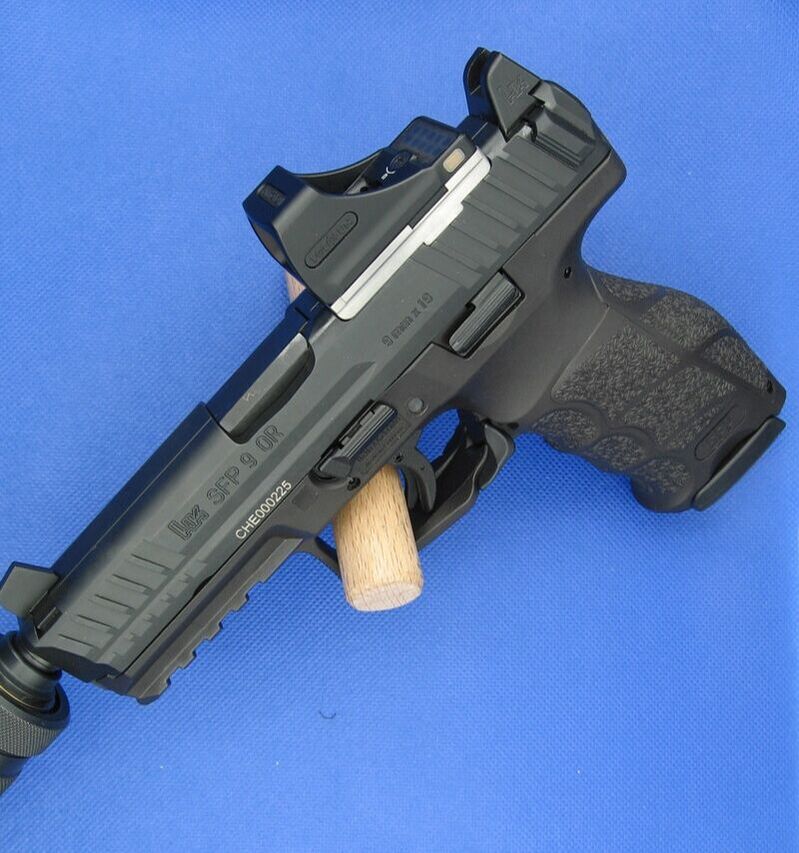

Die H&K SFP9 OR SD mit montiertem Impuls SD von B&T
|
|
|
|
Im linken Bild die offen hohe Visierung gut sichtbar.
im mittleren Bild die zur Schlittenausfräsung passende Seite.
Im rechten Bild die zum SCS passend Seite.
im mittleren Bild die zur Schlittenausfräsung passende Seite.
Im rechten Bild die zum SCS passend Seite.
|
|
Im linken Bild eine etwas räumlichere Darstellung.
Im rechten Bild die seitlichen Anpassungen an die Schlitten und SCS Kontur.
Im rechten Bild die seitlichen Anpassungen an die Schlitten und SCS Kontur.
Die Pistole mit allen Anbauteilen ist zur Zeit zu kaufen.
